CS49H圓盤式蒸汽疏水閥(Y型)

您的位置:閥門 - 疏水閥 - CS49H圓盤式蒸汽疏水閥(Y型) 更新時間:2025-06-04 10:06:03

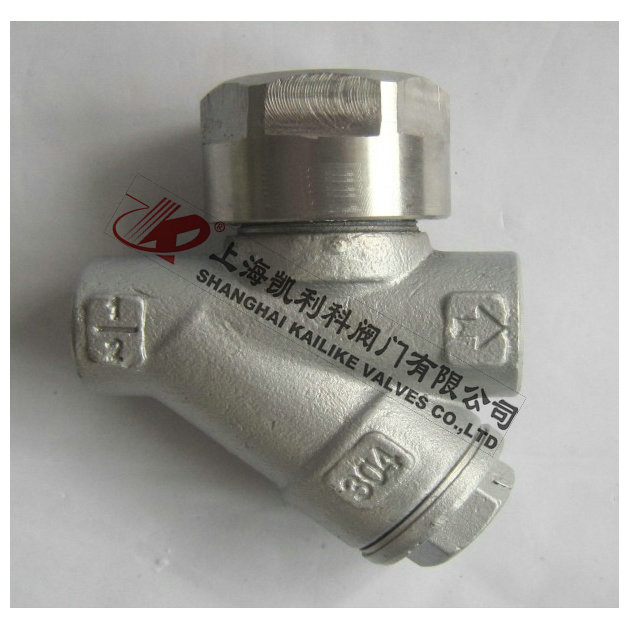

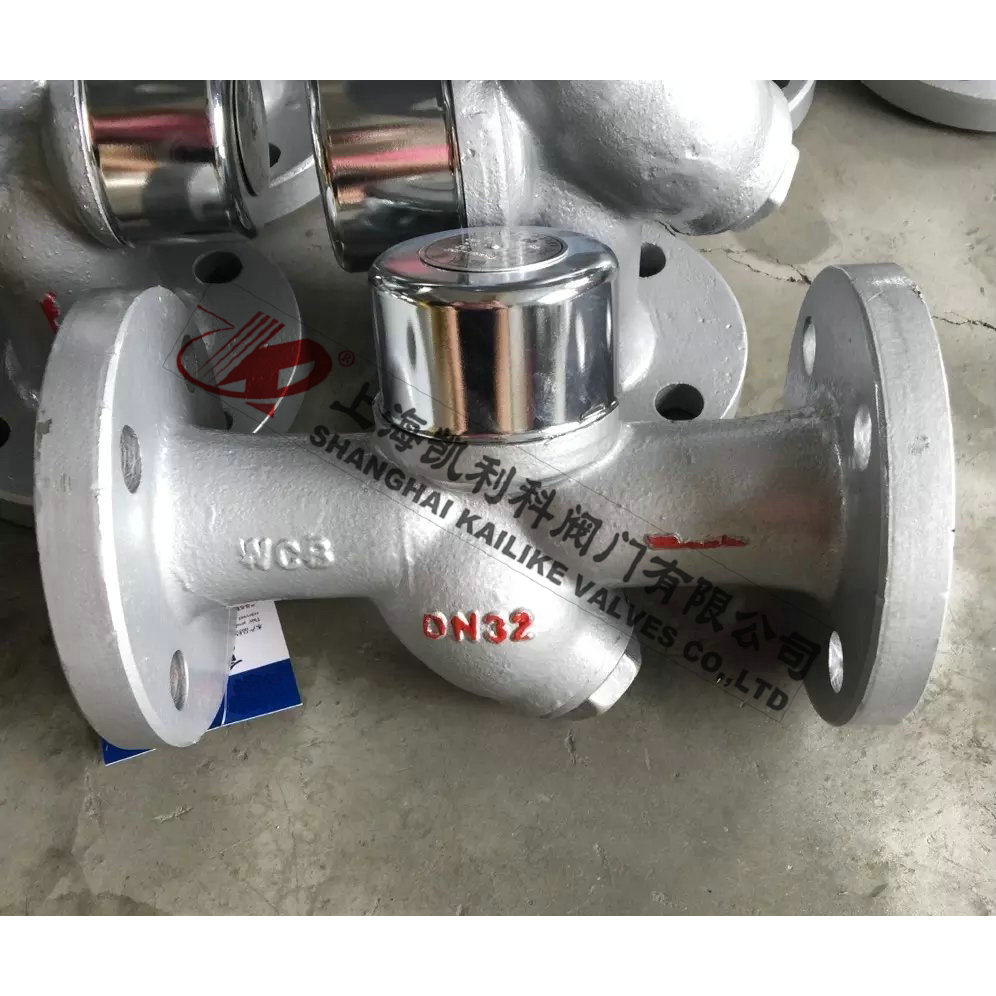

CS49H圓盤式蒸汽疏水閥(Y型)
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業,科技創新,永不止步,與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    CS49H圓盤式蒸汽疏水閥(Y型)CS49H圓盤式蒸汽疏水閥(Y型)

    CS49H圓盤式蒸汽疏水閥(Y型)是利用熱動力學特性,當凝結水排流較低時會發生第二次蒸發,并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置,不受環境溫度影響,減少動作頻率,延長壽命。備有過濾器和排污。該閥動作靈敏可靠,排水量大。適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。

    產品名稱: 圓盤式蒸汽疏水閥(Y型) 產品型號: CS49H
    公稱通徑: DN15~DN50 結構形式: 圓盤式
    公稱壓力: 1.6MPa~2.5MPa~4.0MPa~6.4MPa 連接方式: 法蘭、內螺紋、承插焊
    適用溫度: -29ºC~+425ºC 驅動方式: 自動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、蒸汽等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    CS49H圓盤式蒸汽疏水閥(Y型)是利用熱動力學特性,當凝結水排流較低時會發生第二次蒸發,并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置,不受環境溫度影響,減少動作頻率,延長壽命。備有過濾器和排污。該閥動作靈敏可靠,排水量大。適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。

    結構特點

    CS49H圓盤式蒸汽疏水閥(Y型)結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好,使用壽命長。

    工作原理

    CS49H圓盤式蒸汽疏水閥(Y型)是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質,驅動閥片開關閥座孔,從而達到阻汽排水。

    排量圖


     注:1、圖中曲線標注的編號(4,8,12等)代表相應工作壓差下的排量及閥座代號
             2、壓差是指疏水閥的入口端與出口端的壓力差

    結構分析圖



    主要零部件

    序號 名稱 材料
    1 閥體 WCB、SS304
    2 過濾網 SS304
    3 密封墊片 PPL
    4 底蓋 Q235、WCB、SS304
    5 密封墊片 PPL
    6 閥座 SS304
    7 密封墊片 PPL
    8 閥片 SS304
    9 閥蓋 Q235、WCB、SS304
    10 防護蓋 Q235、WCB、SS304

    外形結構圖



    主要外形尺寸

    型號 口徑DN L H h W
    CS49H-16C Y型
    CS49H-25C Y型
    CS49H-40C Y型
    CS49H-64C Y型
    15 150 110 50 53
    20 150 110 50 53
    25 160 110 50 53
    32 230 148 70 68
    40 230 148 70 68
    50 230 158 77 77

    主要外形尺寸

    型號 口徑DN L H h W
    CS19H-16C Y型
    CS19H-25C Y型
    CS19H-40C Y型
    CS19H-64C Y型
    15 90 110 50 53
    20 90 112 52 53
    25 90 118 56 53
    32 130 160 81 77
    40 130 160 81 77
    50 150 195 95 80

    聲明:【CS49H圓盤式蒸汽疏水閥(Y型)】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的CS49H圓盤式蒸汽疏水閥(Y型)產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
