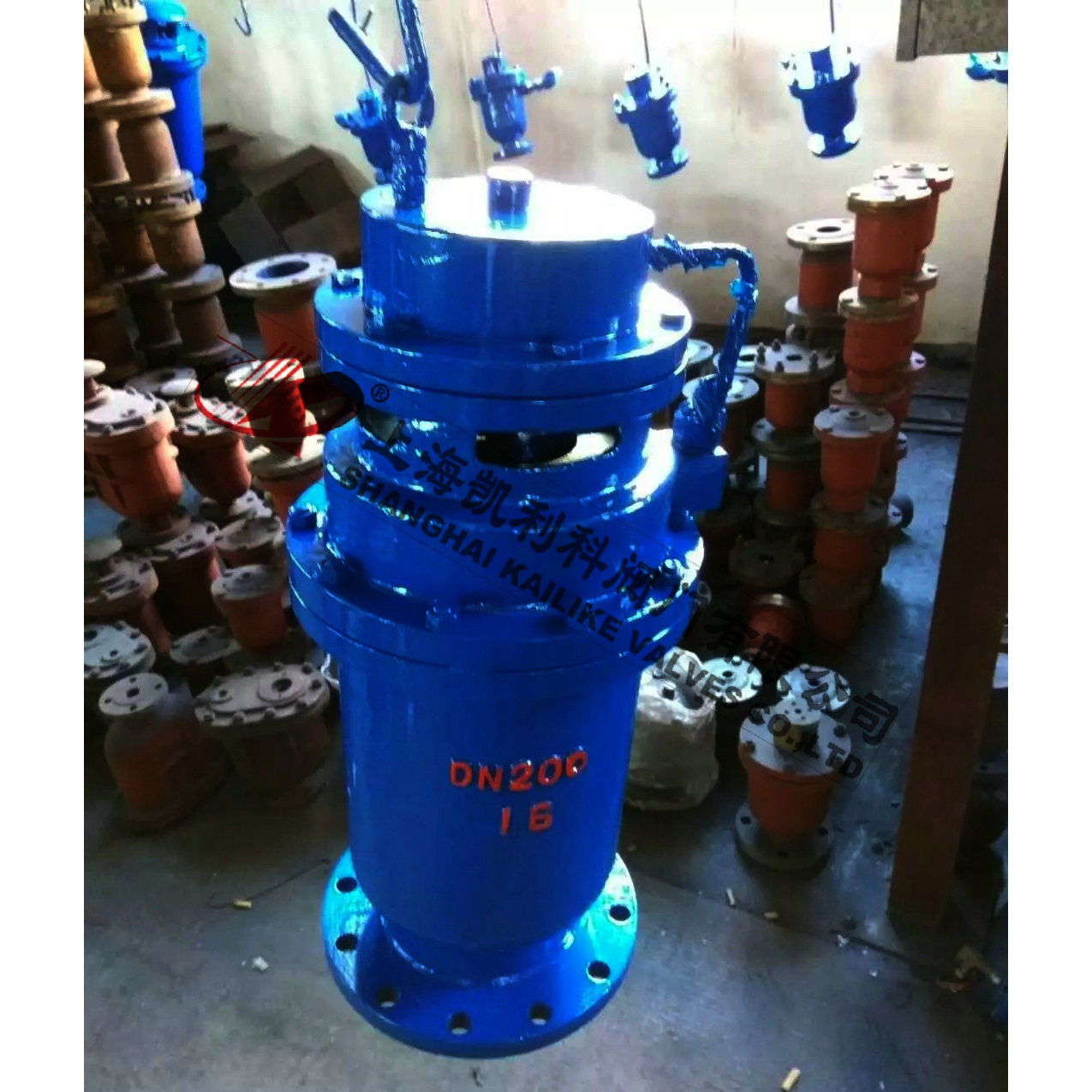

產品名稱：	全壓高速排氣閥	產品型號：	QSP
公稱通徑：	DN15～DN200	結構形式：	浮筒式
公稱壓力：	1.6MPa-2.5MPa	連接方式：	法蘭式
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	給排水、清水等	生產廠家：	上海凱利科閥門有限公司

產品說明

QSP全壓高速排氣閥在結構性能上完全超越了普通高速(雙口)排氣閥，對于管道中的氣體，無論是否多段水柱，氣柱相同，有壓無壓均可連續高速排出管道。浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路道試車之險，排氣之難減少城市管網爆管事故，減阻節能，減少壓力振蕩，提高整個供水系列及各種設備的安全可靠性。

工作原理

QSP全壓高速排氣閥是根據氣缸原理制成的不同于其他任何一種進排氣閥的全新裝置，其原理是用浮筒杠桿等控制氣缸內氣動膜片動作，從而控制閥體排氣口啟閉。在高壓(1MPa以下)狀態下，無論是多段水柱、氣柱相間，有壓無壓氣體均可高速排出。

結構特點

QSP全壓高速排氣閥由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降（閥體里充滿氣體）時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。

適用范圍

QSP全壓高速排氣閥采用法蘭連接，適用于壓力為1.0~1.6Mpa清水官網，工作溫度≤100℃的電廠循環水管道、水庫取水工程、電廠輸水管道化工、自來水公司輸水管等各種工礦的管路上，吸氣和排氣。

主要零部件

序號	1	2	3	4	5	6
零件名稱	閥體	導向護桶	浮筒	大排氣組件	汽缸組件	破壞閥
材料牌號	鑄鋼	不銹鋼	不銹鋼	組合件	組合件	銅

外形結構圖



主要外形尺寸

型號	DN	D	D1	D2	Z-Φd	L	H
QSP型	15	195	160	135	4-18	300	620
	20	195	160	135	4-18	300	620
	25	195	160	135	4-18	300	620
	32	195	160	135	4-18	300	620
	40	195	160	135	4-18	300	620
	50	195	160	135	4-18	300	620
	80	195	160	135	8-18	500	620
	100	215	180	155	8-18	500	620
	150	280	240	210	8-23	620	740
	200	340	295	266	8-23	620	780
	250	395	350	319	12-23	620	820
	300	445	400	370	12-23	620	850
	400	565	515	480	16-25	700	910

安裝位置

1、水泵出口，逆止閥之前的橫管上，在水泵啟動時排氣，停車時呼氣。
2、管路下坡處的橫管上。
3、當水泵停止時，可能造成真空或負壓處。
4、長距離管線中，每隔1-1.5公里處的橫管處。
5、橫管的最高處，立管的頂端。

安裝注意事項

1、排氣閥應豎直安裝在橫管上。
2、為方便于維修，排氣閥的下方應安裝一只隔離閥。
3、排氣閥不得安裝于強酸或強堿的環境中。
4、通天排氣閥應該采取防凍措施，一般需砌窯井加以保護及防凍。

聲明：【QSP全壓高速排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QSP全壓高速排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
